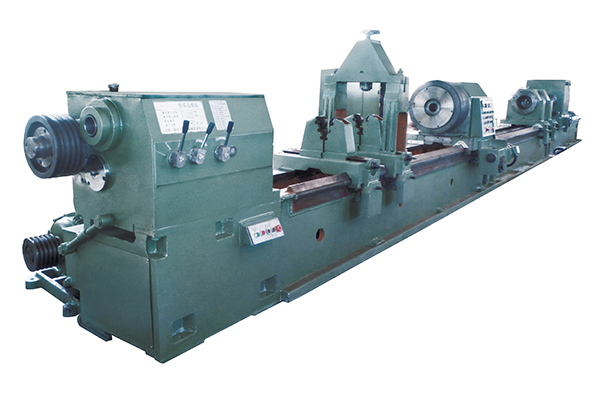

TS2225/TS2235型深孔鏜床

機床用途：

?專門加工圓柱形深孔工件。

?如加工各種機械液壓油缸、氣缸圓柱形通孔、盲孔及階梯孔。

?機床可以承擔鏜削，還可以進行滾壓加工。

?機床床身剛性強，精度保持性好。
?主軸轉速范圍廣，進給系統由交流伺服電機驅動，能適應各種深孔加工工藝的需要。

?授油器緊固和工件頂緊采用液壓裝置，儀表顯示，安全可靠。
?該機床為系列產品，還可以按照客戶需要提供各種變形產品。

主要技術參數：
工作范圍                              TS2225                                      TS2235
鏜孔直徑范圍——————Φ40～Φ250mm———————Φ40～Φ350mm
鏜孔最大深度——————1-16m（每一米一種規格）———1-16m（每一米一種規格）

套料直徑范圍——————Φ80～Φ150mm———————Φ80～Φ180mm
工件夾持直徑范圍————Φ60～Φ300mm———————Φ100～Φ400mm
主軸部分
主軸中心高———————350mm———————————450mm
床頭箱主軸孔徑—————Φ75mm———————————Φ75mm
床頭箱主軸前端錐孔———Φ85mm 1:20—————————Φ85mm 1:20
床頭箱主軸轉速范圍———42～670r/min ；12級—————42～670r/min ；12級
進給部分
進給速度范圍——————5-500mm/min;無級——————5-500mm/min;無級
拖板快速移動速度————2m/min———————————2m/min
電機部分
主電機功率———————30kW————————————30kW
液壓泵電機功率—————1.5kW————————————1.5kW
快速移動電機功率————3 kW—————————————3 kW
進給電機功率——————4.7kW（伺服電機）——————4.7kW（伺服電機）
冷卻泵電機功率—————5.5kW————————————5.5kW×2
其他部分
導軌寬度————————650mm————————————650mm
冷卻系統額定壓力————0.35MPa————————————0.35MPa
冷卻系統流量——————300L/min————————————300，600L/min
液壓系統額定工作壓力——6.3MPa—————————————6.3MPa
授油器承受最大軸向力——68kN——————————————68kN
授油器對工件的最大頂緊力—20 kN—————————————20 kN
鏜桿箱部分（選配）
鏜桿箱主軸孔徑—————Φ75mm—————————————Φ75mm
鏜桿箱主軸前端錐孔———Φ85mm 1:20———————————Φ85mm 1:20
鏜桿箱主軸轉速范圍———42～670r/min ；12級———————42～670r/min ；12級
鏜桿箱電機功率—————15KW——————————————15KW
