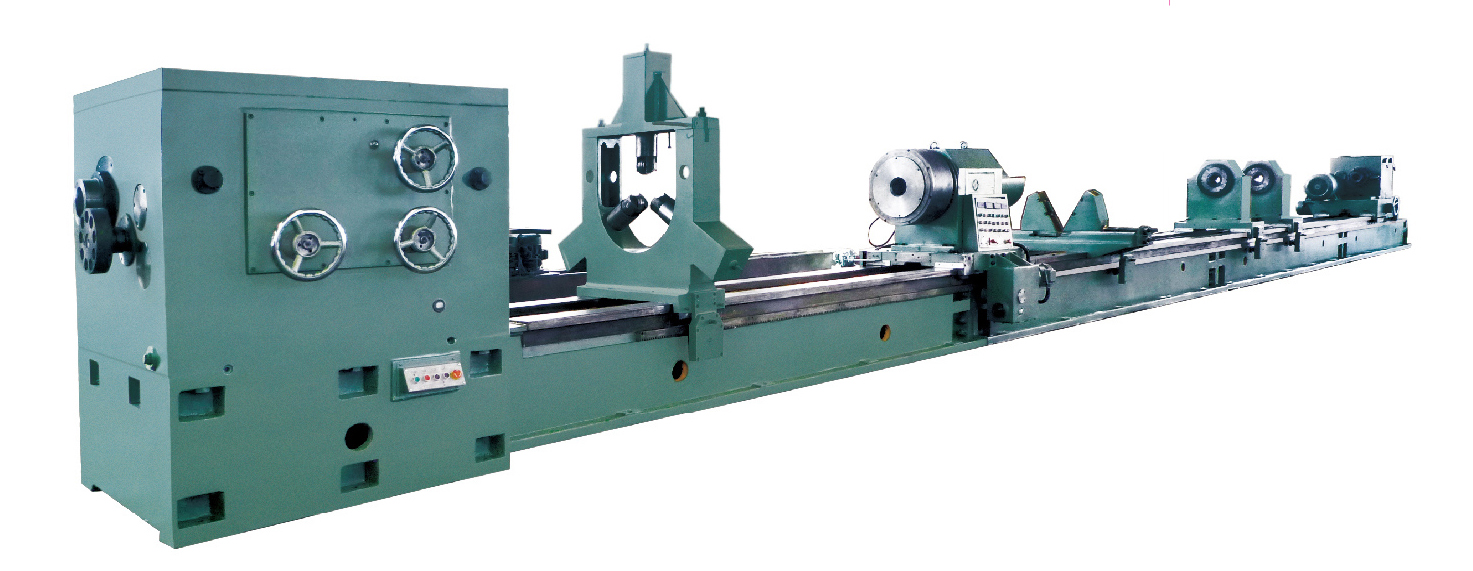

TS2163型深孔鉆鏜床

機床用途：

?專門加工圓柱形深孔工件

?如加工機床的主軸孔，各種機械液壓油缸、氣缸圓柱形通孔、盲孔及階梯孔。

?機床不但可以承擔鉆削、鏜削，還可以進行滾壓加工。

?鉆削時采用內排屑法。

?機床床身剛性強，精度保持性好。
?主軸轉速范圍廣，進給系統由交流伺服電機驅動，能適應各種深孔加工工藝的需要。

?授油器緊固和工件頂緊采用液壓裝置，儀表顯示，安全可靠。
?該機床為系列產品，還可以按照客戶需要提供各種變形產品。

主要技術參數：
工作范圍
鉆孔直徑范圍————————————————————————Φ40～Φ120mm
鏜孔最大直徑————————————————————————Φ630mm
套料直徑范圍————————————————————————Φ120～Φ340mm
鏜孔最大深度————————————————————————1-16m（每一米一種規格）
中心架夾持直徑范圍——————————————————————Φ110～Φ670mm

工件托架夾持直徑范圍—————————————————————Φ330～Φ1000mm
主軸部分
主軸中心高—————————————————————————630mm
床頭箱主軸孔徑———————————————————————Φ120mm
床頭箱主軸前端錐孔—————————————————————Φ140mm 1:20
床頭箱主軸轉速范圍—————————————————————16～270r/min ；12級
進給部分
進給速度范圍————————————————————————5-500mm/min;無級
拖板快速移動速度——————————————————————2m/min
電機部分
主電機功率—————————————————————————45kW
液壓泵電機功率———————————————————————1.5kW
快速移動電機功率——————————————————————5.5 kW
進給電機功率————————————————————————7.5kW（伺服電機）
冷卻泵電機功率———————————————————————11kWx2+7.5kW
其他部分
導軌寬度——————————————————————————800mm
冷卻系統額定壓力——————————————————————2.5MPa
冷卻系統流量————————————————————————200、400、600L/min
液壓系統額定工作壓力————————————————————6.3MPa
授油器承受最大軸向力————————————————————68kN
授油器對工件的最大頂緊力——————————————————20 kN
鉆桿箱部分（選配）
鉆桿箱主軸孔徑———————————————————————Φ100mm
鉆桿箱主軸前端錐孔—————————————————————Φ120mm 1:20
鉆桿箱主軸轉速范圍—————————————————————82～490r/min ；6級
鉆桿箱電機功率———————————————————————30KW
