ZSK2309A三坐標重型復合數控深孔鉆床

該機床是國內首臺套三坐標數控重型復合深孔鉆床，具有行程長、鉆孔深度大、重量大等特點。

所屬分類 ：重型深孔鉆鏜床
瀏覽次數 ： 144
更新日期：2025-12-30

立即咨詢

詳細介紹

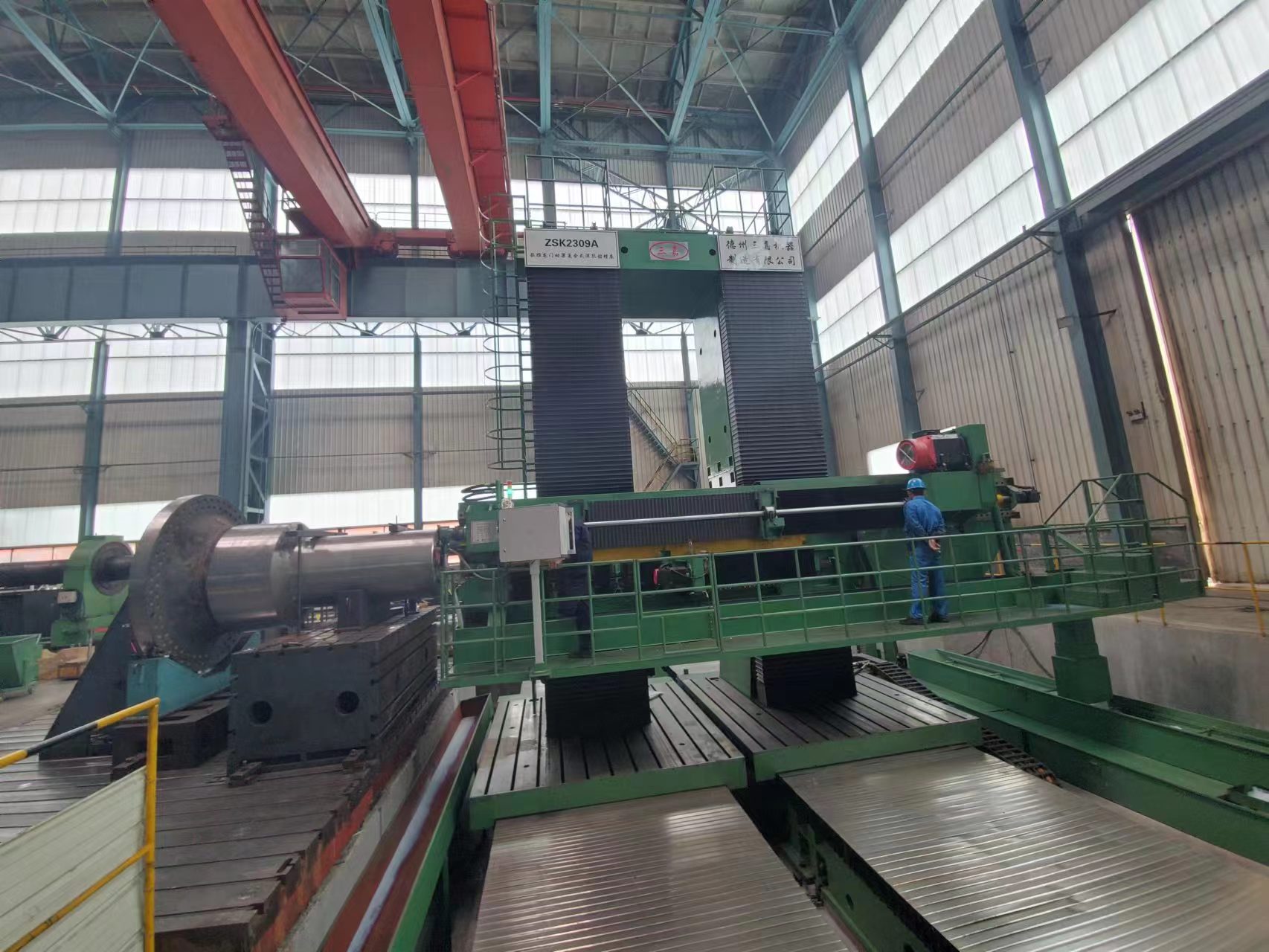

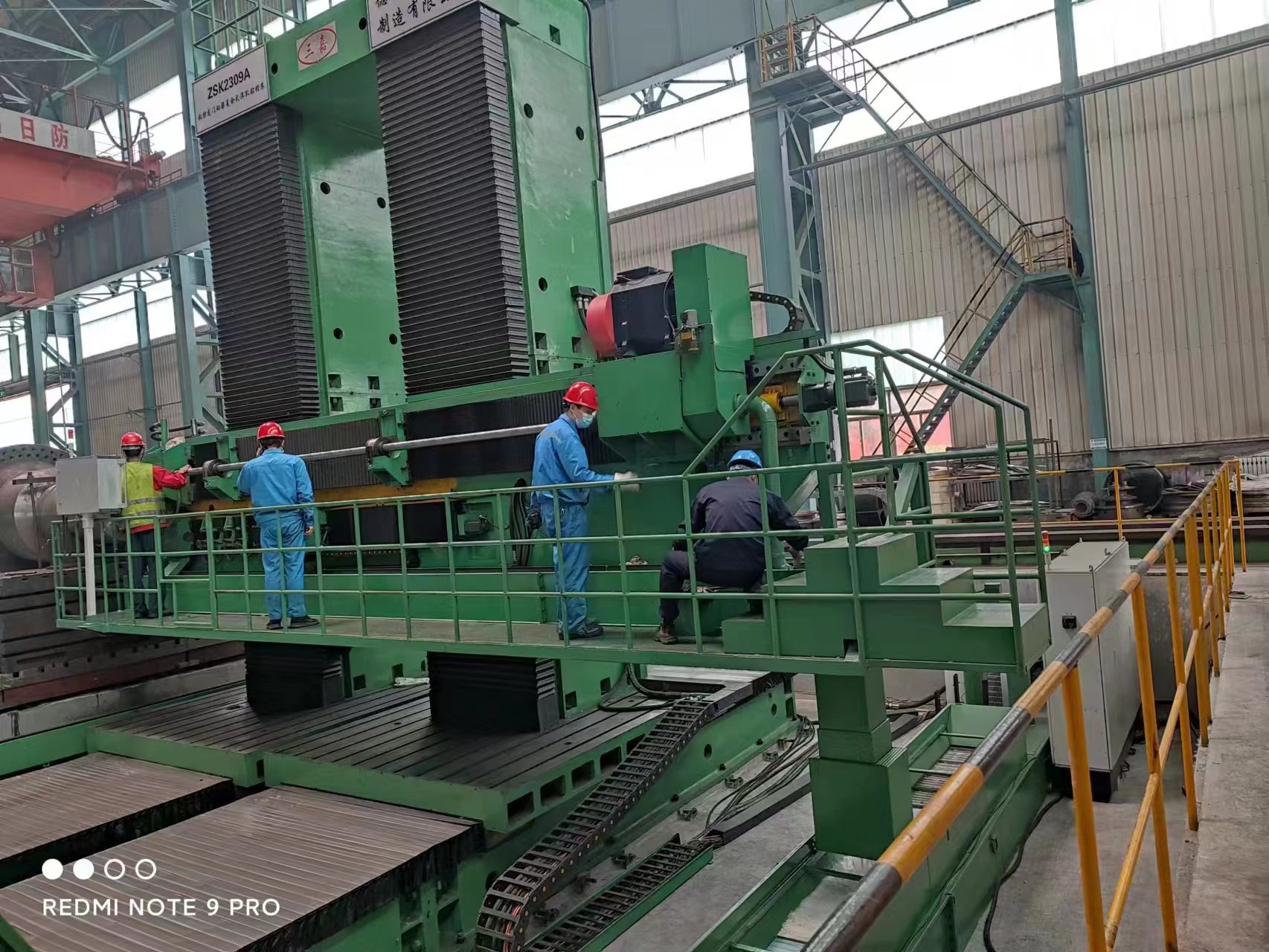

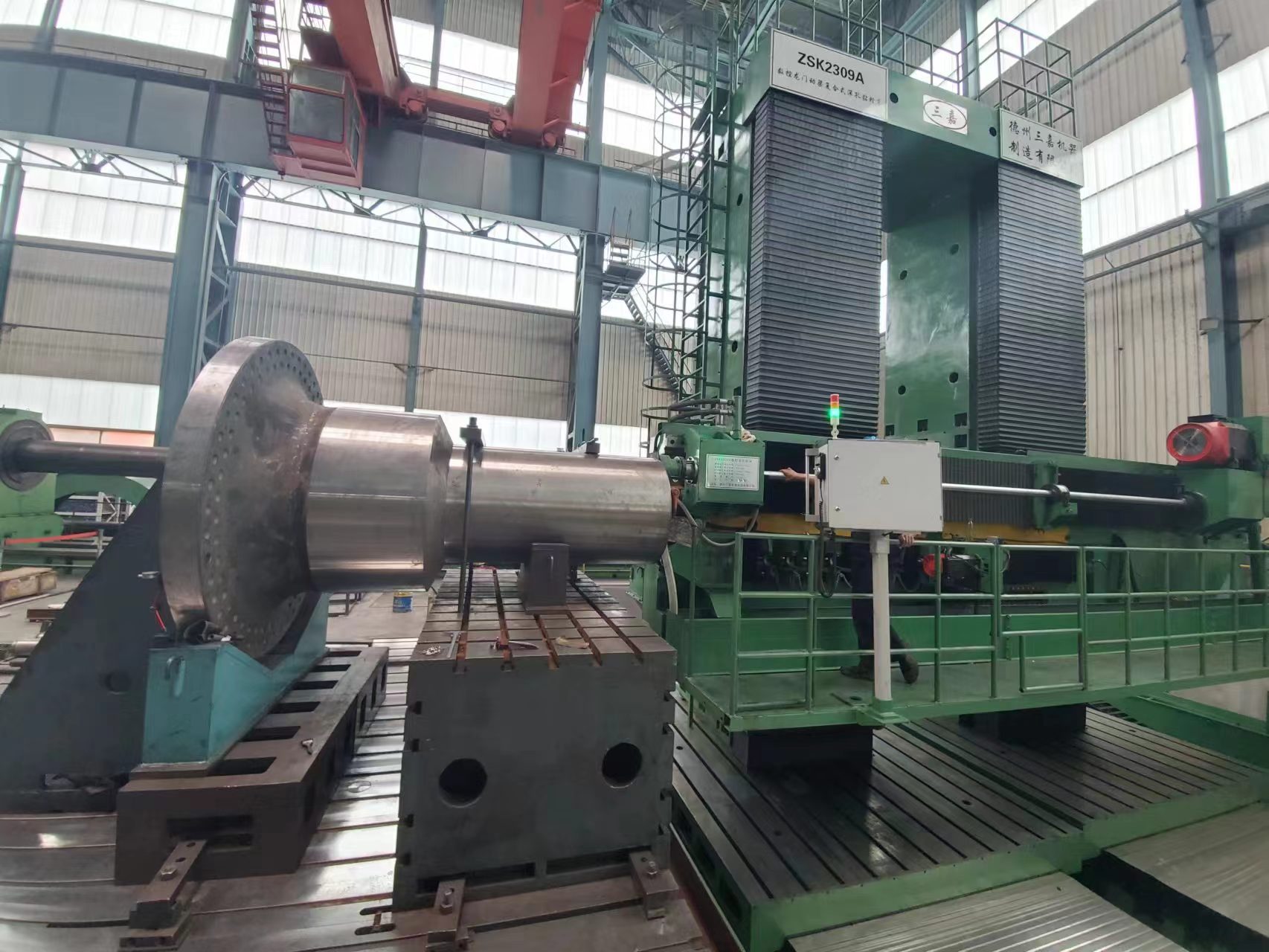

ZSK2309A三坐標重型數控復合深孔鉆床近日在客戶處（通裕重工股份有限公司）裝配調試順利完成。

該機床是國內首臺套三坐標數控重型復合深孔鉆床，具有行程長、鉆孔深度大、重量大等特點。

該機床采用數控系統控制，可用來加工具有坐標孔分布的工件。X軸驅動刀具、立柱系統橫向移動、Y軸驅動刀具系統升降移動、Z1和Z軸驅動刀具縱向移動。該機床同時包含BTA深孔鉆（內排屑）和槍鉆（外排屑）兩種形式。可加工具有坐標孔分布的工件。通過一次鉆削即可達到一般需要鉆、擴、鉸工序才能保證的加工精度和表面粗糙度。

該機床的主要部件功能和結構：

1.床體

X軸采用伺服電機驅動，滾珠絲杠副傳動，靜壓導軌導向，靜壓導軌副拖板部分鑲嵌耐磨鑄造錫青銅板。兩套床體平行布置，每套床體均配有伺服驅動系統，可實現雙驅雙動，同步控制。

2.鉆桿箱

槍鉆鉆桿箱為單主軸結構，由主軸電機驅動，同步帶及帶輪傳動，無極調速。

BTA鉆桿箱為單主軸結構，由主軸電機驅動，由減速機經同步帶及帶輪傳動，無極調速。

3.立柱部分

立柱由主立柱和輔助立柱組成。兩立柱均配有伺服驅動系統，可實現雙驅雙動，同步控制。

4.槍鉆導向架、BTA授油器

槍鉆導向架是為槍鉆鉆頭導向及槍鉆鉆桿支承之用。

BTA授油器是為BTA鉆頭導向及BTA鉆桿支承之用。
