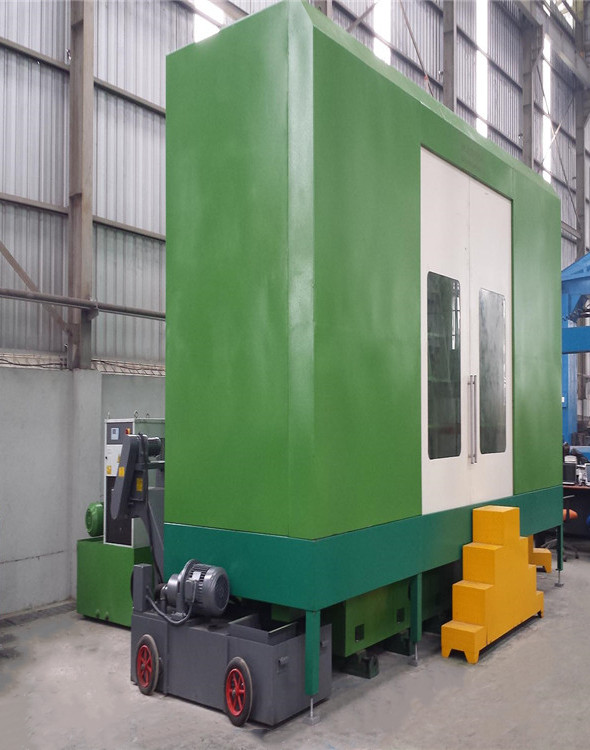

ZSK2303三坐標數控深孔鉆床
機床用途：
?用于鉆削三坐標的深孔加工。
?它是一種高效、高精度、高自動化的采用外排屑法（槍鉆法）鉆削小孔的機床。
?通過一次連續鉆削即可達到一般需要鉆、擴、鉸工序才能保證的加工質量。
加工精度：
?孔徑精度為IT7-IT10
?表面粗糙度RA3.2-0.04μm
?孔中心線直線度每100mm長度上≤0.05mm
應用范圍：
?塑料模具工業的水孔、射銷孔、電熱孔。
?液壓機械工業的閥、分配器、泵體。
?汽車、拖拉機工業的發動機缸體、供油系統零件、傳動系統零件、轉向機構殼體和轉向軸。
?航天工業的推進器、著陸架；發電機工業的熱交換板等零件深孔的加工。
主要技術參數
工作范圍
鉆孔直徑范圍————————————————————Φ5～Φ30mm
鉆孔最大深度————————————————————300-2000mm
工件最大橫向移動——————————————————1000mm
鉆桿箱部分
鉆桿箱主軸軸數———————————————————1
鉆桿箱主軸轉速范圍—————————————————800～7000r/min ；無級
進給部分
進給速度范圍————————————————————10-500mm/min;無級
快速移動速度————————————————————3000mm/min
電機部分
鉆桿箱電機功率———————————————————4kW 變頻調速
進給電機功率————————————————————1.6kW
其他部分
冷卻系統額定壓力——————————————————1-10MPa可調
冷卻系統最大流量——————————————————100L/min
冷卻油過濾精度———————————————————30μm
數控CNC
北京KND（標配）SIEMENS 828系列、FANUC等為選配，可根據工件情況制作專機
