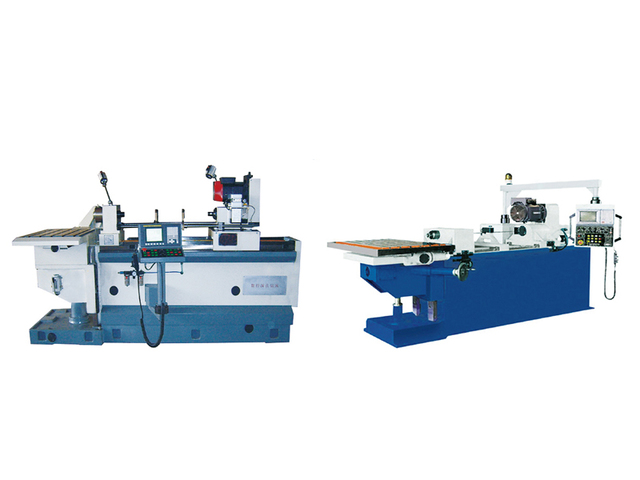

ZSK2302三坐標數控深孔鉆床
機床用途：
?用于鉆削三坐標的深孔加工。
?它是一種高效、高精度、高自動化的采用外排屑法（槍鉆法）鉆削小孔的機床。
?通過一次連續鉆削即可達到一般需要鉆、擴、鉸工序才能保證的加工質量。
加工精度：
?孔徑精度為IT7-IT10
?表面粗糙度RA3.2-0.04μm
?孔中心線直線度每100mm長度上≤0.05mm
應用行業：
?塑料模具工業的水孔、射銷孔、電熱孔。
?液壓機械工業的閥、分配器、泵體。
?汽車、拖拉機工業的發動機缸體、供油系統零件、傳動系統零件、轉向機構殼體和轉向軸。
?航天工業的推進器、著陸架。
?發電機工業的熱交換板等零件深孔的加工。
主要技術參數：
工作范圍
鉆孔直徑范圍——————————————————————Φ4～Φ20mm
鉆孔最大深度——————————————————————300-1000mm
工件最大橫向移動————————————————————600mm
升降臺最大垂直方向形成—————————————————300mm
主軸部分
主軸中心高———————————————————————60mm
鉆桿箱部分
鉆桿箱主軸軸數—————————————————————1
鉆桿箱主軸轉速范圍———————————————————800～6000r/min ；無級
進給部分
進給速度范圍——————————————————————10-500mm/min;無級
快速移動速度——————————————————————3000mm/min
電機部分
鉆桿箱電機功率—————————————————————4kW 變頻調速
進給電機功率——————————————————————1.5kW
其他部分
冷卻系統額定壓力————————————————————1-10MPa可調
冷卻系統最大流量————————————————————100L/min
冷卻油過濾精度—————————————————————30μm
數控CNC
北京KND（標配）SIEMENS 828系列、FANUC等為選配，可根據工件情況制作專機
