機床用途：

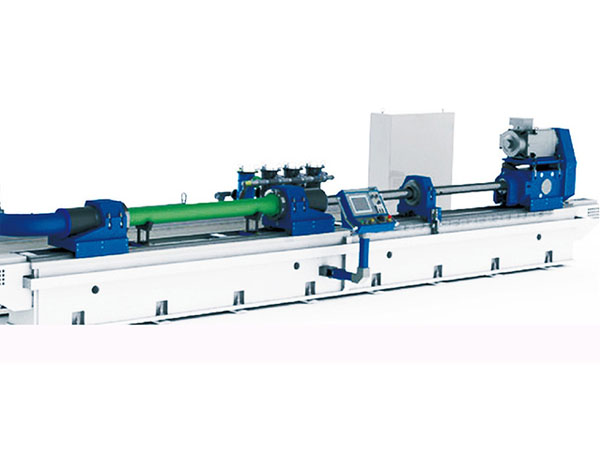

◆數控深孔鏜刮滾機床，效率比普通深孔和珩磨高5-8倍。
◆它是專業制造液壓油缸的加工設備。
◆它把粗鏜與精鏜融于一體，利用推鏜一次完成粗精鏜，在鏜完后利用退刀的時機同時完成滾壓這道工序。
◆滾壓加工，使工件粗糙度達Ra0.4。
◆深孔加工滾壓技術是一種無切削加工，通過塑性變形使內空表面達到工件要求的表面粗糙度。
滾壓的加大優勢：
◆提高表面粗糙度，粗糙度基本能達到Ra≤0.4μm左右
◆修正圓度，橢圓度可達≤0.03mm，同軸度≤0.06mm
◆提高表面硬度，使受力變形消除，硬度提高HV≥4°
◆加工后有殘余應力層。提高抗疲勞強度30%
◆ 提高配合質量，減少磨損，延長零件使用壽命，但零件的加工費用反而降低
加工精度：
◆工件鏜削表面粗糙度≤Ra3.2μm
◆工件滾壓表面粗糙度≤Ra0.4μm
◆工件加工圓柱度≤0.027/500mm
◆工件加工圓度≤0.02/100mm
主要技術參數
TGK25 TGK35
工作范圍
鏜孔直徑范圍———————————Φ40～Φ250mm—————————Φ40～Φ350mm
鏜孔最大深度———————————1-9m——————————————1-9m
工件夾持范圍———————————Φ60～Φ300mm—————————Φ60～Φ450mm
主軸部分
主軸中心高————————————350mm—————————————450mm
鏜桿箱部分
主軸前端錐孔———————————Φ100 1：20———————————Φ100 1：20
轉速范圍（無級）—————————30～1000r/min——————————30～1000r/min
進給部分
速度范圍（無級）—————————5-1000mm/min——————————30～1000r/min
托板快速移動速度—————————3m/min—————————————3m/min
電機部分
鏜桿箱電機功率——————————60kW——————————————60kW
液壓泵電機功率——————————1.5kW——————————————1.5kW
頂緊架快速移動電機————————4 kW———————————————4 kW
進給電機功率———————————11kW——————————————11kW
冷卻泵電機功率——————————7.5kWx2—————————————7.5kWx3
其他部分
冷卻系統額定壓力—————————2.5 MPa—————————————2.5 MPa
冷卻系統流量———————————200、400L/min——————————200、400、600L/min
液壓系統額定工作壓力———————6.3MPa——————————————6.3MPa
授油器的最大頂緊力————————60kN———————————————60kN
磁性分離器流量——————————800L/min—————————————800L/min
壓力布袋過濾器流量————————800L/min—————————————800L/min
過濾精度—————————————50μm——————————————50μm
