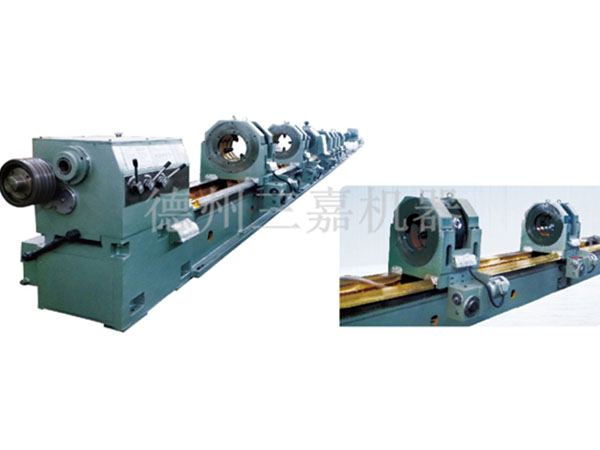

TS21系列石油鉆鋌專用機床

機床用途：

?專門加工深孔類工件。

?主要采用BTA方式加工小直徑深孔零件。

?特別適用于加工石油鉆鋌。

該機床結構上最大的特點是：

?工件前側即靠近授油器端采用雙卡盤夾緊，后側采用環形中心架夾持。

?工件的頂緊和授油器的夾緊易采用液壓控制，安全可靠、操作方便。

?該機床配備鉆桿箱，以適應不同的加工工藝要求。

主要技術參數：
工作范圍
鉆孔直徑范圍——————————————————————Φ30～Φ100mm
鉆孔最大深度——————————————————————6-20m（每一米一種規格）
卡盤夾持直徑范圍————————————————————Φ60～Φ300mm
主軸部分
主軸中心高———————————————————————350mm
床頭箱主軸轉速范圍———————————————————42～670r/min ；12級
鉆桿箱部分
鉆桿箱前端錐孔—————————————————————Φ100
鉆桿箱主軸前端錐孔———————————————————Φ120 1:20
鉆桿箱主軸轉速范圍———————————————————82～490r/min ；6級
進給部分
進給速度范圍——————————————————————0.5-450mm/min;無級
托板快速移動速度————————————————————2m/min
電機部分
主電機功率———————————————————————30kW
鉆桿箱電機功率—————————————————————30KW
液壓泵電機功率—————————————————————1.5kW
快速移動電機功率————————————————————5.5 kW
進給電機功率——————————————————————7.5kW
冷卻泵電機功率—————————————————————5.5kWx4（4組）
其他部分
導軌寬度————————————————————————650mm
冷卻系統額定壓力————————————————————2.5MPa
冷卻系統流量——————————————————————100、200、300、400L/min
液壓系統額定工作壓力——————————————————6.3MPa
授油器承受最大軸向力——————————————————68kN
授油器對工件的最大頂緊力————————————————20 kN
選配環形中心架
Φ60-330mm（ZS2110B）
Φ60-260mm（TS2120型）
Φ60-320mm（TS2135型）
