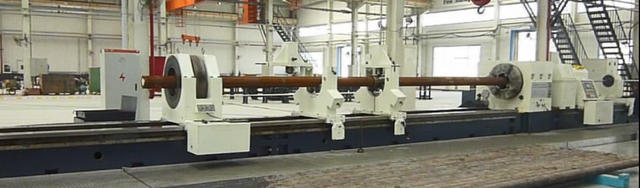

我司自主研發、設計、制造的ZSK21100BX10M型深孔鉆床已在客戶處全面投入生產。
產品簡述
該機床可完成石油鉆鋌的內孔鉆削加工。加工時，刀具和工件同時相對旋轉，亦可只刀具旋轉或只工件旋轉，鉆孔時采用內排屑工藝方法（BTA法，切削液通過授油器、刀桿和工件已鉆孔之間的間隙到達切削區，潤滑、冷卻切削區，裹帶切屑通過鉆桿內孔、排屑斗排入切屑箱），采用數控裝置控制機床的各個運動和動作的順序，可準確控制鉆孔的深度，工件經校直后（彎曲量小于2mm），不需要加工外圓和端面，直接安裝后進行鉆削加工，節省輔助工作時間。
主要技術規格及性能
|
內容 |
技術規格 |
參數 |
|
工作范圍 |
鉆孔直徑范圍 |
φ30～φ80mm |
|
鉆孔深度范圍 |
2000～10000mm |
|
|
通過床頭箱主軸孔的最大裝夾直徑范圍 |
φ80～φ330mm |
|
|
工件中心架夾持直徑范圍 |
φ80～φ330mm |
|
|
主軸 |
主軸轉速范圍、級數 |
18～290r/min、9級 |
|
床頭箱主軸端面跳動和徑向跳動 |
小于0.05 |
|
|
進給 |
進給速度范圍 |
0.5～450mm/min（無級） |
|
電機 |
主電機 |
N=45KW |
|
進給電機 |
7.5KW（交流伺服電機） |
|
|
鉆桿箱電機 |
N=45KW |
|
|
鉆桿箱 |
鉆桿箱主軸轉速范圍、級數 |
26～450r/min 12級 |
|
冷卻系統 |
冷卻系統額定壓力 |
2.5MPa |
|
冷卻系統流量 |
100、200、300、400L/min |
|
|
其他 |
液壓系統額定工作壓力 |
6.3MPa |
|
承載重量 |
10t |
|
|
卡盤數量 |
2個 |
|
|
工件中心架數 |
2個 |
|
|
環型中心架數 |
1個（為四爪，夾持直徑范圍為φ80～φ330mm） |
|
|
鉆鏜桿支架數 |
4個 |
|
|
數控系統 |
KND K0S |
