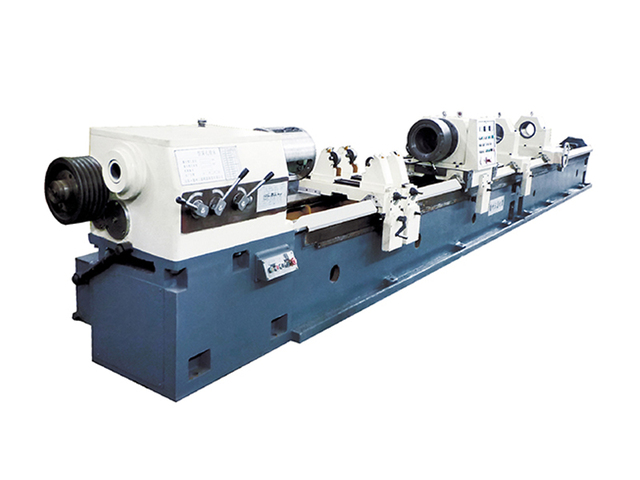

機床用途：
?專門加工圓柱形深孔工件。
?如加工機床的主軸孔，各種機械液壓油缸、氣缸圓柱形通孔、盲孔及階梯孔。
?機床不但可以承擔鉆削、鏜削，還可以進行滾壓加工。
?鉆削時采用內排屑法。
?機床床身剛性強，精度保持性好。
?主軸轉速范圍廣，進給系統由交流伺服電機驅動，能適應各種深孔加工工藝的需要。
?授油器緊固和工件頂緊采用液壓裝置，儀表顯示，安全可靠。
?該機床為系列產品，還可以按照客戶需要提供各種變形產品。
主要技術參數
工作范圍 TS2120 TS2135
鉆孔直徑范圍———————Φ40～Φ80mm————————Φ40～Φ80mm
鏜孔直徑范圍———————Φ40～Φ200mm————————Φ40～Φ350mm
鏜孔最大深度———————1-16m（每一米一種規格）———1-16m（每一米一種規格）
套料直徑范圍———————Φ80～Φ150mm————————Φ80～Φ180mm
工件夾持直徑范圍—————Φ60～Φ300mm————————Φ100～Φ400mm
主軸部分
主軸中心高————————350mm———————————450mm
床頭箱主軸孔徑——————Φ75mm———————————Φ75mm
床頭箱主軸前端錐孔————Φ85 1:20———————————Φ85 1:20
床頭箱主軸轉速范圍————60～1000r/min ————————42～670r/min ；12級
進給部分
進給速度范圍———————5-300mm/min————————5-300mm/min
托板快速移動速度—————2m/min———————————2m/min
電機部分
主電機功率————————30kW————————————30kW
液壓泵電機功率——————1.5kW————————————1.5kW
快速移動電機功率—————3 kW—————————————3 kW
進給電機功率———————4.7kW（伺服電機）———————4.7kW（伺服電機）
冷卻泵電機功率——————5.5kWX4group—————————5.5kWX4group
其他部分
導軌寬度—————————650mm————————————650mm
冷卻系統額定壓力—————2.5MPa————————————2.5MPa
冷卻系統流量———————100、200、300、400L/min———100、200、300、400L/min
液壓系統額定工作壓力———6.3MPa————————————6.3MPa
授油器承受最大軸向力———68kN—————————————68kN
授油器對工件的最大頂緊力—20 kN—————————————20 kN
鉆桿箱部分（選配）
鉆桿箱主軸孔徑——————Φ75mm————————————Φ75mm
鉆桿箱主軸前端錐孔————Φ85mm 1:20——————————Φ85mm 1:20
鉆桿箱主軸轉速范圍————60～1000r/min ；12級——————42～670r/min ；12級
鉆桿箱電機功率——————15KW—————————————15KW
